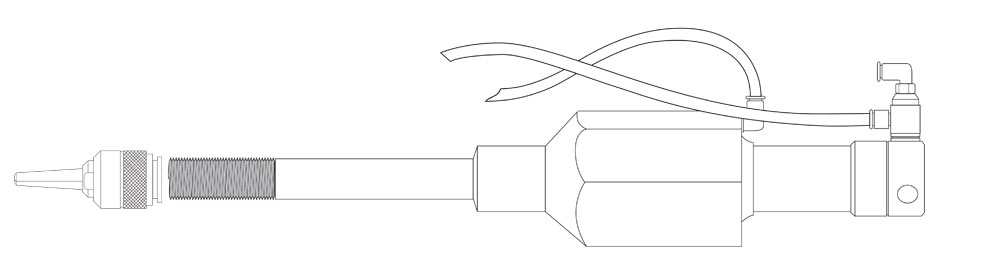

Untertisch Nietsetzgeräte DZ 1200 - 2200 - 3200

MTG-Untertisch-Nietanlagen können – je nach Modell – mit bis zu 6 Nietmodulen bestückt werden, die in einem Arbeitstakt über eine Fußventilsteuerung gleichzeitig die Magazinniete in das Bauteil setzen.

Bei Bedarf kann jedes Nietmodul im Einzelbetrieb ein-gesetzt werden. Die Zu- bzw. Abschaltung erfolgt über Pneumatikventile.

Der Abstand zwischen den Nietmodulen kann stufenlos verstellt werden, so dass verschiedene Applikationen auf der gleichen Anlage gefahren werden können.

Auf Wunsch fertigen wir die an das jeweilige Bauteil angepassten Nietvorrichtungen und integrieren diese in Ihre Untertisch-Nietanlage.

Untertisch-Magazinnietanlagen (Leistungsdaten je Modul)
DZ 1200 DZ 2200 DZ 3200
Betriebsdruck 5-7 bar 5-7 bar 5-7 bar
Zugkraft 2,3 kN 4,6 kN 6,9 kN
Luftverbrauch pro Hub 1,1 l 2,2 l 3,3 l
Hub bis 25 mm bis 25 mm bis 25 mm
Leistungsbereich :
Aluminium Ø
Stahl Ø
VA Ø

bis 3,2 mm
bis 3,2 mm
bis 2,4 mm

bis 4,8 mm
bis 4,8 mm
bis 4,0 mm

bis 6,4 mm
bis 6,4 mm
bis 5,0 mm
zu verarbeitende Nietdornlängen
Kurz-Nietsetzgeräte 1200-485 (-510) · 2200-485 (-510) · 3200-485 (-510) 485 (510 mm) 485 (510 mm) 485 (510 mm)
Lang-Nietsetzgeräte 1200-785 · 2200-785 · 3200-785 785 mm 785 mm 785 mm
Weitere Nietdornlängen auf Anfrage.
